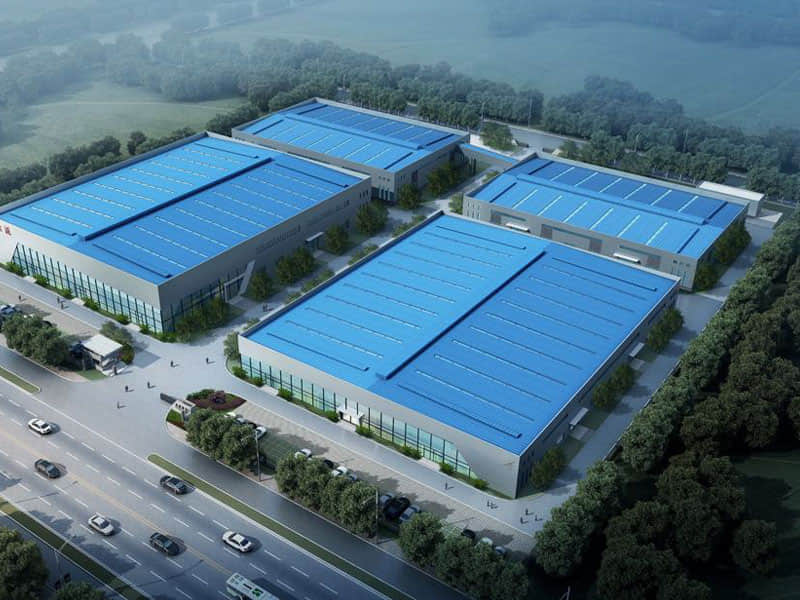

吸隔聲屏障項目案例-歐文斯科寧復合材料有限公司

　　一、吸隔聲屏障參數

　　根據我司技術人員現場勘測，現場紡織設備聲源高度約為2.5m。由于現場噪聲主要為中高頻噪聲，吸隔聲屏障對中高頻噪聲有著較好的處理效果，因此現設計吸隔聲屏障改善現場環境噪聲。吸隔聲屏障為尺寸(3000mm+24600mm)*4000mm的L型屏障。

　　吸隔聲屏障采用100mm厚吸隔聲模塊板，結構為1.5mm冷軋鍍鋅鋼板+2mm阻尼材料+48kg/m3吸音棉+玻璃絲布包裹+1mm冷軋鍍鋅穿孔板。屏障板均帶有40mm翻邊，板塊間采用隔聲密封處理。

　　二、設計依據

　　1)吸聲原理

　　聲波入射材料表面時，材料的吸收聲能和透射聲能與入射到材料表面的聲能之比，即不同的材料，具有不同的吸聲系數，完全反射的材料，，完全吸收的材料，，一般材料的吸聲系數介于0-1之間。對于吸聲系數大于0.2的材料，稱為吸聲材料。

　　吸聲材料對于不同的頻率，具有不同的吸聲系數。吸隔聲屏障內采用的吸音棉吸聲為多孔吸聲材料，聲波通過吸音棉內細小空洞，使其小孔摩擦振動，將聲能轉化為熱能，從而達到吸聲效果，其吸聲系數為0.5。

　　2)室內聲屏障吸隔聲量計算

　　影響聲屏障隔聲量的主要為1、屏障與聲源的高度差，2、聲波波長，3、聲源與屏障間的水平距離。根據現場實際情況，設計聲屏障高度為4m，距離聲源點3m。將距離屏障1m，高度為1m處設定為接收點

　　經國內外資料證明，聲屏障隔聲量在任何條件下，其附加的噪聲大衰減量為24 dB，因此在屏障隔聲量計算中，頻率1000HZ以上的噪聲衰減量均為大衰減量24 dB?？紤]到現場實際環境影響，該方案吸隔聲屏障綜合隔聲量≥15 dB。

　　三、具體設計方案

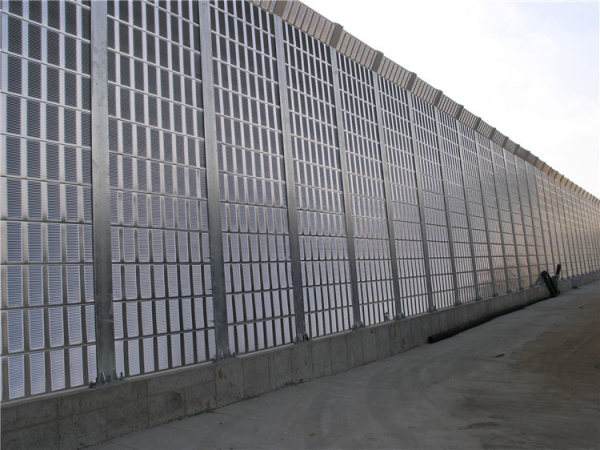

　　1、吸隔聲屏障為(3000mm+24600mm)*4000mm的L型屏障，設有吸隔聲門2樘。屏障框架由100*100熱鍍鋅方管焊接而成，表面做放銹腐處理。吸隔聲屏障板尺寸為3800*850*100mm。

　　2、聲屏障由吸隔聲模塊板組成，吸隔聲模塊板帶有40mm翻邊，便于安裝拆卸。板塊連接處均進行密封處理。吸隔聲模塊板表面噴塑處理。

　　3、吸隔聲門尺寸為850mm*2000mm，厚度100mm，門與門框采用砌口連接，門上設置雙層夾膠隔聲玻璃作為觀察窗，隔聲窗尺寸為400mm*500mm。同時，隔聲門和觀察窗各邊采用耐老化軟膠條密封。
